Bakit ang mga corrugated metal gasket ay hindi maaaring palitan sa ilalim ng mataas na temperatura at mga kondisyon ng mataas na presyon?

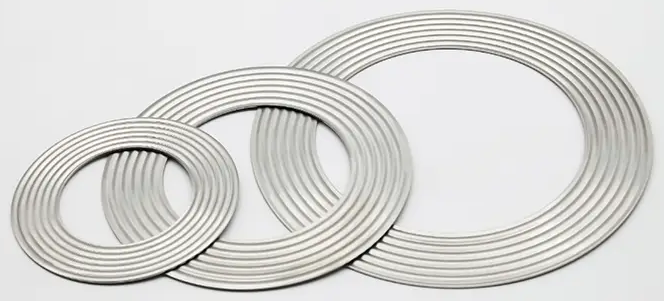

Sa petrochemical, electric power, nuclear power at iba pang pang-industriya na larangan, ang mataas na temperatura at mataas na presyon (HT/HP) na mga kondisyon sa pagtatrabaho ay may napakahigpit na mga kinakailangan sa pagganap ng mga seal. Ang mga ordinaryong gasket ay madaling mabigo sa ilalim ng matinding mga kondisyon, na nagreresulta sa katamtamang pagtagas, pagkasira ng kagamitan at maging sa mga aksidente sa kaligtasan. Ang Metal Corrugated Gasket ay naging isang hindi maaaring palitan na pagpipilian sa ilalim ng mataas na temperatura at mataas na mga kondisyon ng presyon dahil sa kakaibang disenyo ng istruktura at mga katangian ng materyal.

1. Mga katangian ng materyal: mataas na temperatura paglaban, mataas na presyon ng paglaban, kaagnasan paglaban

Mataas na pagtutol sa temperatura (-200℃~1000℃)

Ang mga corrugated metal gasket ay gawa sa mga high-performance na materyales na haluang metal at makatiis sa matinding temperatura:

Hindi kinakalawang na asero (316/321): angkop para sa -200℃~600℃, lumalaban sa pangkalahatang kaagnasan.

Inconel 600/625: paglaban sa temperatura hanggang 1000 ℃, lumalaban sa hydrogen sulfide (H₂S) corrosion.

Hastelloy C-276: lumalaban sa malakas na acids (tulad ng hydrochloric acid, sulfuric acid) at mataas na temperatura na oksihenasyon.

Paghahambing: Ang mga non-metallic gasket (tulad ng graphite, rubber) ay mag-carbonize o matutunaw sa itaas ng 500 ℃, habang ang ordinaryong metal flat gasket ay madaling gumapang sa deformation sa mataas na temperatura.

Mataas na presyon ng deformation resistance (>50MPa)

Ang metal corrugated na istraktura ay maaaring elastically deform sa ilalim ng mataas na presyon upang mabayaran ang bahagyang hindi pantay ng flange surface at maiwasan ang sealing failure.

Paglaban sa kilabot: Ang elastic recovery rate ng corrugated gaskets ay mas malaki sa 90%, habang ang flat metal gaskets ay madaling kapitan ng plastic deformation sa ilalim ng mataas na presyon, na nagreresulta sa bolt loosening at leakage.

Corrosion resistance at media compatibility

Surface coating technology: PTFE (acid at alkali resistance), silver (enhanced thermal conductivity) o nickel (chloride ion corrosion resistance) ay maaaring lagyan ng plated.

Naaangkop na media: acidic gas (CO₂, H₂S), malakas na alkali, likidong metal, atbp.

Paghahambing: Ang mga gasket ng goma ay madaling bumukol kapag nalantad sa langis, at ang mga gasket ng grapayt ay madaling kapitan ng pulbos sa isang malakas na kapaligiran sa pag-oxidize.

2. Structural advantages: elastic compensation at mataas na sealing performance

Corrugation nababanat na mekanismo ng kompensasyon

Ang corrugation peak-valley structure ay gumagawa ng elastic deformation kapag nasa ilalim ng pressure, na awtomatikong umaangkop sa hindi pantay ng flange surface.

Rebound performance: Kahit na bumaba ang bolt preload, ang corrugated structure ay maaari pa ring mapanatili ang sealing (ang mga flat gasket ay tumutulo kapag sila ay maluwag).

Multi-layer composite na disenyo (pinahusay na gasket)

Inner metal corrugation outer flexible graphite: parehong lakas ng metal at non-metallic sealing.

Sitwasyon ng aplikasyon: pangunahing steam pipeline ng nuclear power plant (kailangang lumalaban sa mataas na temperatura at radiation sa parehong oras).

Paghahambing: Ang mga flat metal gasket ay hindi maaaring umangkop sa flange deformation at madaling tumagas dahil sa lokal na konsentrasyon ng stress.

Paghahambing ng pagganap sa mga tradisyonal na gasket ：

3. Mga punto ng pagpapanatili ng corrugated metal gasket

• Mga pag-iingat sa pag-install

Inspeksyon bago i-install

Katayuan ng gasket: kumpirmahin na walang mga indentasyon, bitak o kaagnasan (lalo na sa corrugated area).

Flange surface: linisin at suriin ang flatness (gaspang Ra≤0.8μm), walang mga gasgas o kalawang.

Bolts: gumamit ng mga bagong bolts o kumpirmahin na walang tensile deformation, at ilapat ang anti-seizure agent sa mga thread.

Mga tamang hakbang sa pag-install

Paglalagay sa gitna: Dapat na ganap na takpan ng gasket ang flange sealing surface, at walang paglihis ang pinapayagan.

Preload control: cross-tighten sa mga yugto ayon sa karaniwang torque (tulad ng 50%-80%-100% three-step na paraan na inirerekomenda ng ASME B16.5).

Iwasan ang overpressure: Ang sobrang torque ay maaaring maging sanhi ng pagbagsak ng corrugation (sumangguni sa compression rate na ibinigay ng tagagawa, karaniwang 30%-50%).

Ipinagbabawal na pag-uugali:

Muling paggamit ng mga flattened gaskets (elastic failure).

Gumamit ng mga martilyo o pneumatic na kasangkapan upang marahas na i-install.

• Mga pamantayan sa pag-disassembly at pagpapalit

Mga sitwasyon kung saan kinakailangan ang pagpapalit

Pagkasira ng corrugated na istraktura: na-flatten ang corrugation, nasira o bahagyang gumuho (elastic loss).

Corrosion/wear: Ang pitting, mga bitak o malakihang pagbuhos ng coating ay makikita sa metal substrate.

Kasaysayan ng pagtagas: Ang paulit-ulit na pagtagas sa parehong posisyon ng gasket ay nagpapahiwatig ng pagkabigo ng seal.

Ligtas na proseso ng disassembly

Alisin ang presyon at palamig sa temperatura ng kapaligiran.

Paluwagin ang mga bolts sa isang cross order upang maiwasan ang biglaang pag-pop ng flange surface.

Linisin ang lumang gasket residue (huwag gumamit ng matutulis na tool para i-scrape ang flange).

• Mga detalye ng imbakan at transportasyon

Mga kondisyon ng imbakan

Kapaligiran: temperatura 5-30 ℃, halumigmig ≤60%, malayo sa acid at alkalina kinakaing unti-unti na mga gas.

Packaging: Orihinal na moisture-proof na bag na hard box para sa imbakan, walang stacking o baluktot.

Mga kinakailangan sa transportasyon

Naka-fix sa isang shockproof box para maiwasan ang corrugation deformation na dulot ng mga bumps.

Ang mga label ay nagpapahiwatig ng "Huwag pindutin" at "Moisture-proof".
