Ring Joint Gaskets

Ring Joint Gaskets

Ang Ring Type Joint Gaskets ay binuo para magamit sa industriya ng petrolyo pati na rin sa pagbabarena at kagamitan sa paggawa ng langis at gas. Ang mga gasket na ito ay angkop para sa mataas na posibleng presyon at mga tungkulin sa temperatura. Sa pamamagitan ng paglalagay ng presyon sa interface ng seal sa pamamagitan ng bolt force, ang mas malambot na metal ng gasket ay dumadaloy sa mga imperfections ng mas mahirap na flange na materyal, na lumilikha ng isang napakahigpit at mahusay na selyo. Gumagawa at nagsusuplay si Wilson ng malaking iba't ibang uri ng ring-type na joint gasket. Ang Rilson Ring Type Joint (RTJ) standard-size gaskets ay ginawa kasunod ng API 6A, API 17D, at ASME B16.20 na mga detalye.

Kumuha ng Quote
NAKARAAN：Spiral Wound Gasket
SUSUNOD：Mga Gasket na Hindi Metal

Detalye ng Produkto

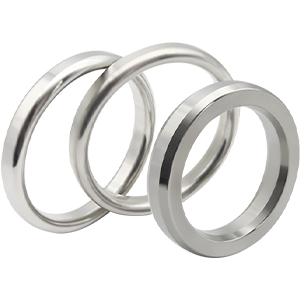

Style R Ring Gasket

Ang mga ring joint gasket ay may dalawang pangunahing uri, isang oval cross section at isang octagonal cross section. Ang mga pangunahing hugis na ito ay ginagamit sa mga presyon hanggang sa 10,000 psi (64MPa). Ang mga sukat ay standardized at nangangailangan ng mga espesyal na grooved flanges. Ang octagonal cross section ay may mas mataas na kahusayan sa sealing kaysa sa hugis-itlog at ang mas gustong gasket. Gayunpaman, ang oval na cross-section lamang ang maaaring gamitin sa lumang uri ng round bottom groove. Ang mas bagong flat bottom groove na disenyo ay tatanggap ng alinman sa oval o octagonal cross section. Ang mga sealing surface sa ring joint grooves ay dapat na maayos na natapos sa 63 micro inches at walang mga hindi kanais-nais na ridges, tool, o chatter marks. Ang mga RTJ assemblies ay nagse-seal sa pamamagitan ng isang unang contact sa linya o isang edging action habang inilalapat ang compressive forces.

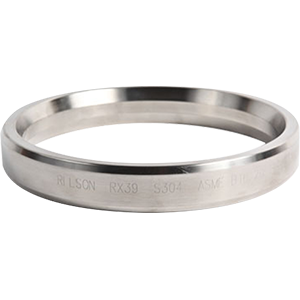

Estilo ng RX Ring Gasket

Ang mga gasket ng singsing ng RX ay magkapareho sa hugis sa karaniwang octagonal ring joint gasket ngunit ang kanilang cross-section ay idinisenyo upang samantalahin ang nakapaloob na presyon ng likido sa paglalagay ng isang selyo. Ginawa ang mga ito sa API 6A at maaaring palitan ng karaniwang mga octagonal na singsing para sa oil field drilling at mga application ng produksyon sa API 6B flanges. Ginagamit ang RX sa mga presyon hanggang sa 5,000 psi (34.37 MPa). Ang mga karaniwang sukat ay naka-stock sa mababang carbon steel, malambot na bakal, 304, at 316.

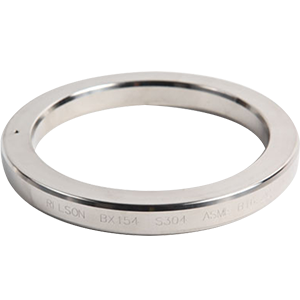

Estilo BX Ring Gasket

Ang BX ring gasket ay naiiba sa karaniwang oval o octagonal na hugis dahil ito ay parisukat sa cross-section at mga taper sa bawat sulok. Magagamit lang ang mga ito sa API 6BX flanges. Ginagamit ang BX sa mga presyon hanggang 20,000 psi (137.90 MPa). Ang mga karaniwang sukat ay naka-stock sa mababang carbon steel, malambot na bakal, 304, at 316.

IX Seal Ring

Ang mga IX Seal ring ay idinisenyo upang magamit sa mga koneksyon ng Norsok Compact Flange (NCF). Magagamit sa iba't ibang materyales, ang mga IX na singsing ay binibigyan ng color-coded na PTFE coating upang tukuyin ang base na materyal na ibinigay. Ang mga marka ng pagkakakilanlan ay nasa loob ng singsing na sumusunod sa pamantayan ng NORSOK L-005.

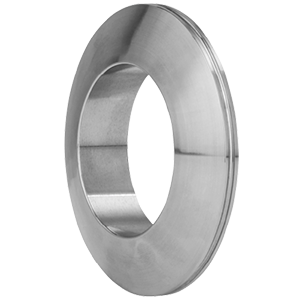

Singsing ng Lens

Ang lens ring ay isang line contact seal para gamitin sa mga high-pressure na piping system at pressure vessel head. Ang lens cross section ay isang spherical gasket surface at nangangailangan ng espesyal na machining sa mga flanges. Ang mga gasket na ito ay uupo na may maliit na bolt load dahil ang contact area ay napakaliit at ang gasket seating pressure ay napakataas. Karaniwan ang mga materyales ng gasket ay dapat na mas malambot kaysa sa flange. Sa pag-order ng mga gasket ng lens, ang kumpletong mga guhit at mga detalye ng materyal ay dapat ibigay.

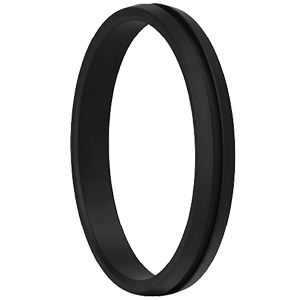

Rubber coated Ring Type Joint

Isang Rubber Coated Ring Type Joint - Ang RTJ ay nakapaloob sa isang Nitrile rubber coating. Ang materyal ng Ring Type Joint – RTJ ay karaniwang Malambot bakal o Mababa Carbon / Mild bakal.
Ang ganitong uri ng Ring Type Joint o RTJ ay may tatlong pangunahing function.
Ito ay ginagamit sa pressure o hydro testing upang mabawasan ang pinsala sa mga flanges.
Ang mga rubber contact point ay nagbibigay ng mga karagdagang seal habang pinoprotektahan ang flange surface.
Nagbibigay ito ng mas mataas na katiyakan laban sa kaagnasan, na maaaring mangyari sa pagitan ng karaniwang Ring ring-type na mga joint at ang mga nakadikit na ibabaw ng uka.
Available ang mga ito na pinahiran sa isang hanay ng mga materyales kabilang ang 316 Stainless Steel, Soft Iron, Carbon Steel, Low Mild Steel, F5, at Super Duplex.


Karaniwang Materyal na Ginamit

Dapat piliin ang gasket metal upang umangkop sa mga partikular na kondisyon ng serbisyo. Bilang karagdagan dito, ang tigas ng materyal ay dapat na mas mababa kaysa sa flange metal upang matiyak na ang gasket ay deform sa ilalim ng compression at hindi ang uka ng sealing surface. Ang mga paglalarawan ng mga karaniwang materyales at mga halaga ng katigasan ay ang mga sumusunod:

materyal Pagtatalaga DIN materyal Hindi. Katigasan (max)
Brinell HB Rockwell B
Soft Iron D - 90 56
Low Carbon Steel S - 120 68
4–6 Chrome F5 1.7362 130 72
SS 304 S304 1.4301 160 83
SS 304L S304L 1.4306 160 83
SS 316 S316 1.4401 160 83
SS 316L S316L 1.4404 160 83
SS 321 S321 1.4541 160 83
SS 347 S347 1.455 160 83
SS 410 S410 1.4 170 86
F51 F51 14462 230 99
Monel 400 Monel 400 2.436 160 83
Inconel 625 INC625 2.4856 200 93
Incoloy 825 INC825 2.4858 160 83

Mga Inirerekomendang Produkto

Tungkol sa amin
Ningbo Rilson Sealing Material Co, Ltd.
Ningbo Rilson Sealing Material Co, Ltd. ay itinatag noong 2007, isang propesyonal na Ring Joint Gaskets tagagawa at Ring Joint Gaskets tagapagtustos at matatagpuan sa Ningbo, Lalawigan ng Zhejiang. Ang pasilidad ng pagmamanupaktura ay sumasaklaw sa 20,000 metro kuwadrado at nakatuon sa pagtiyak ng ligtas at maaasahang operasyon ng mga sistema ng pagtatatak ng likido, na nag-aalok sa mga kliyente ng angkop na solusyon sa teknolohiya ng pagtatatak. Nagpapatakbo kami ng maraming linya ng produksyon para sa mga produktong pantatak, na dalubhasa sa disenyo at paggawa ng mga gasket na pantatak at iba pang materyales na pantatak para sa sektor ng petrolyo, kemikal, kuryente, paggawa ng barko, at pagmamanupaktura ng makinarya. Ang aming mga pangunahing produkto ay binubuo ng spiral wound gaskets, ring joint gaskets, kammprofile gaskets, corrugated metal gaskets, insulation kit gaskets, at Non-asbestos gaskets, bukod sa iba pa.
Ang aming mga kliyente ay nagmumula sa iba't ibang panig ng mundo, at sa pamamagitan ng aming malawak na karanasan sa industriya, nakuha namin ang tiwala at pagkilala ng aming mga customer. Sa kasalukuyan, nakuha na namin ang mga sertipikasyon mula sa ilang kilalang kumpanya. Bukod dito, matagumpay naming nakuha ang ISO9001:2015 quality management system certification, pati na rin ang API 6A certificate, bukod sa iba pa.
Bilang isang propesyonal na Ring Joint Gaskets pabrika, ang kumpanya ay nakatuon sa paghahatid ng halaga sa mga customer, pagtataguyod ng kalusugan at kaligayahan sa mga manggagawa, at paglikha ng positibong epekto sa lipunan. Pinaninindigan namin ang mga pangunahing prinsipyo ng integridad, katumpakan, pagbabago, at tagumpay sa isa't isa. Sa hangaring maging ginustong tatak sa mga gasket na pang-industriya, nakatuon kami sa pagtatatag ng aming sarili bilang isang nangungunang manlalaro sa industriya ng pagtatatak ng likido at nagtatrabaho patungo sa layunin ng pagtiyak ng kasiyahan ng parehong customer at empleyado.
Sertipiko ng Karangalan
  • Mga sertipiko ng API
  • ISO9001
  • ISO14001
  • ISO 45001
Balita at Kaganapan
Ring Joint Gaskets Kaalaman sa Industriya

1. Ring Joint Gaskets para sa Mataas na Presyon Industrial Sealing

Ang Ring Joint Gaskets, karaniwang kilala bilang RTJ gaskets, ay precision-engineered metallic sealing component na idinisenyo para sa napakataas na presyon at mataas na temperatura na mga aplikasyon. Ang mga gasket na ito ay malawakang ginagamit sa petrolyo, natural gas, pagbabarena sa malayo sa pampang, at mga industriya ng petrochemical kung saan ang pagiging maaasahan ng sealing ay kritikal.

Hindi tulad ng mga malambot na gasket, ang Ring Type Joint Gasket ay gumagawa ng metal-to-metal seal sa pamamagitan ng paglalapat ng bolt load pressure sa pagitan ng gasket at flange groove. Ang mas malambot na gasket na materyal ay nade-deform sa mas matigas na flange surface, na gumagawa ng napakahusay na sealing interface na may kakayahang pangasiwaan ang mga pressure sa itaas 20,000 psi .

（1）Mga Pangunahing Aplikasyon ng RTJ Gaskets

  • Mga sistema ng produksyon ng langis at gas
  • High-pressure pipeline flange sealing
  • Mga kagamitan sa pagbabarena sa malayo sa pampang
  • Mga daluyan ng presyon ng petrochemical

Isinasaad ng mga pag-aaral sa industriya na ang wastong napiling mga gasket ng RTJ ay maaaring mabawasan ang mga insidente ng pagtagas ng flange ng higit sa 65% kumpara sa maginoo na mga solusyon sa sealing.

2. Mga kalamangan ng Custom na RTJ Gasket Mga solusyon

Ang isang custom na RTJ gasket manufacturer para sa mga high pressure flange na application ay nagbibigay ng mga solusyon sa sealing na iniayon sa mga partikular na operating environment. Ang mga karaniwang gasket ay maaaring hindi gumanap nang epektibo sa ilalim ng kakaibang presyon, kaagnasan, o mga kondisyon ng temperatura, na ginagawang mahalaga ang pagpapasadya sa maraming proyektong pang-industriya.

Halimbawa, ang mga offshore oil platform na tumatakbo sa ilalim ng saltwater exposure ay kadalasang nangangailangan ng stainless steel o Inconel RTJ gasket na may espesyal na hardness control upang maiwasan ang mga pagkabigo sa sealing na nauugnay sa corrosion.

（1）Mga Benepisyo ng Custom RTJ Gaskets

  1. Pinahusay na pagiging maaasahan ng sealing sa ilalim ng matinding presyon
  2. Pinahabang buhay ng serbisyo sa mga kinakaing unti-unti na kapaligiran
  3. Nabawasan ang downtime ng kagamitan at gastos sa pagpapanatili
  4. Pinahusay na compatibility sa API flange system

（2）Paghahambing ng Uri ng Gasket ng RTJ

Paghahambing ng Mga Pangkaraniwang Ring Type Joint Gasket Designs
Uri ng RTJ Kapasidad ng Presyon Karaniwang Aplikasyon
Uri ng R Katamtaman hanggang Mataas Pangkalahatang mga pipeline ng refinery
Uri ng RX High Pressure Mga sistema ng presyon ng API 6B
Uri ng BX Napakataas Mga kagamitan sa pagbabarena sa ilalim ng dagat

3. Propesyonal na RTJ Gasket Manufacturing Capability

Ang maaasahang pagganap ng gasket ay lubos na nakasalalay sa katumpakan ng pagmamanupaktura, kalidad ng materyal, at mahigpit na kontrol sa dimensional. Ang mga nangungunang manufacturer ay sumusunod sa mga internasyonal na pamantayan gaya ng API 6A, API 17D, at ASME B16.20 upang matiyak ang pagkakapare-pareho ng sealing.

Ang Ningbo Rilson Sealing Material Co., Ltd. ay itinatag noong 2007, ay isang propesyonal na tagagawa ng Spiral Wound Gaskets at supplier ng Spiral Wound Gaskets at matatagpuan sa Ningbo, Zhejiang Province. Ang pasilidad ng pagmamanupaktura ay sumasaklaw sa 20,000 metro kuwadrado at nakatuon sa pagtiyak ng ligtas at maaasahang operasyon ng mga sistema ng sealing fluid, na nag-aalok sa mga kliyente ng naaangkop na mga solusyon sa teknolohiya ng sealing. Nagpapatakbo kami ng maraming linya ng produksyon para sa mga produkto ng sealing, na dalubhasa sa disenyo at paggawa ng mga sealing gasket at iba pang materyales sa sealing para sa sektor ng petrolyo, kemikal, kuryente, paggawa ng barko, at paggawa ng makinarya. Ang aming mga pangunahing produkto ay binubuo ng mga spiral wound gasket, ring joint gasket, kammprofile gasket, corrugated metal gasket, insulation kit gasket, at Non-asbestos gasket, bukod sa iba pa.

Ang Ring Type Joint Gaskets ay binuo para magamit sa industriya ng petrolyo pati na rin sa pagbabarena at kagamitan sa paggawa ng langis at gas. Ang mga gasket na ito ay angkop para sa mataas na posibleng presyon at mga tungkulin sa temperatura. Sa pamamagitan ng paglalapat ng presyon sa interface ng seal sa pamamagitan ng bolt force, ang mas malambot na metal ng gasket ay dumadaloy sa mga imperfections ng mas matigas na flange na materyal, na lumilikha ng isang napakahigpit at mahusay na selyo. Gumagawa at nagsusuplay si Wilson ng malaking iba't ibang uri ng ring-type na joint gasket. Ang Rilson Ring Type Joint (RTJ) standard-size gaskets ay ginawa ayon sa API 6A, API 17D, at ASME B16.20 na mga detalye.

（1）Mga Mahalagang Tampok sa Paggawa

  • Precision CNC machining technology
  • Mahigpit na mga pamamaraan ng pagsubok sa katigasan
  • Materyal na traceability at mga ulat ng inspeksyon
  • Pagsunod sa mga pamantayan ng API at ASME

4. Market Trends at Selection Recommendations para sa RTJ Gaskets

Ang pandaigdigang pangangailangan para sa Ring Joint Gaskets ay patuloy na tumataas dahil sa pagpapalawak ng imprastraktura ng enerhiya at mga proyekto sa paggalugad sa malayo sa pampang. Tinatantya ng mga analyst ng merkado ang taunang mga rate ng paglago ng humigit-kumulang 6% sa sektor ng industrial sealing.

（1）Mga Rekomendasyon sa Pagpili

  • Pumili ng gasket material batay sa media compatibility
  • I-verify ang mga rating ng presyon at temperatura bago i-install
  • Pumili ng may karanasang custom na RTJ gasket manufacturer
  • Tiyaking nakakatugon ang mga dimensyon ng flange groove sa mga detalye ng API

Ang tamang pagpili ng gasket ay maaaring makabuluhang bawasan ang mga panganib sa pagpapatakbo habang pinapabuti ang kahusayan sa sealing at habang-buhay ng kagamitan.

5. Mga Madalas Itanong (FAQ)

Q1: Ano ang pagkakaiba sa pagitan ng R, RX, at BX RTJ gaskets?
Ang uri ng R ay ginagamit para sa karaniwang mga application ng presyon, ang RX ay idinisenyo para sa mas mataas na kahusayan sa sealing ng presyon, at ang BX ay angkop para sa mga napakataas na sistema ng presyon.

Q2: Aling mga industriya ang karaniwang gumagamit ng Ring Joint Gaskets?
Ang langis at gas, petrochemical, pagbabarena sa malayo sa pampang, pagbuo ng kuryente, at mga industriya ng refinery ay malawakang gumagamit ng mga gasket ng RTJ.

Q3: Bakit mahalaga ang custom RTJ gasket manufacturing?
Tinitiyak ng custom na pagmamanupaktura ang tumpak na sukat ng sukat, mas mahusay na pagganap ng sealing, at pinahusay na tibay sa ilalim ng matinding kundisyon ng pagpapatakbo.

Q4: Aling mga pamantayan ang karaniwang sinusunod para sa mga gasket ng RTJ?
Kabilang sa mga pinakakaraniwang pamantayan ang API 6A, API 17D, at ASME B16.20.
