Ano ang spiral wound gasket?

Ano ang a Spiral na Sugat Gasket ?

Ang spiral wound gasket ay isang semi-metallic sealing gasket na ginawa sa pamamagitan ng paikot-ikot na isang preformed metal strip at isang malambot na filler material na magkakasama sa alternating layer, na bumubuo ng isang nababanat na singsing na nagtatakip sa pagitan ng dalawang flanges. Ang kumbinasyon ng isang springy metal winding at isang malambot na tagapuno ay nagbibigay sa gasket ng kakayahang makabawi nang bahagya sa ilalim ng mga pagbabago sa presyon, na nagpapanatili nitong mahigpit na selyado kahit na ang bolt ay naglo-load at nagbabago ang temperatura sa panahon ng operasyon.

Ang konstruksiyon na ito ay kung ano ang naghihiwalay sa isang spiral wound gasket mula sa isang solidong metal o purong malambot na gasket. Ang isang malambot na gasket lamang ay maaaring mag-compress nang permanente at mawala ang selyo nito, habang ang isang matibay na metal gasket lamang ay kadalasang hindi makakaayon sa maliliit na iregularidad sa ibabaw ng flange face. Isang spiral wound gasket ang nasa pagitan ng dalawa, kaya naman nananatili itong isa sa pinakatinatanggap na tinukoy na mga uri ng gasket sa mga piping, pressure vessel, at heat exchanger.

Ang mga kilalang tagagawa ng spiral wound gasket ay nagtatayo ng mga gasket na ito sa paligid ng tatlong pangunahing bahagi, ang metal winding strip, ang filler material, at isa o higit pang supporting ring, bawat isa ay sakop sa susunod na seksyon.

Spiral na Sugat Gasket Konstruksyon: Mga Pangunahing Bahagi

Ang bawat spiral wound gasket ay binuo mula sa isang maliit na hanay ng mga karaniwang bahagi, kahit na ang eksaktong kumbinasyon ng materyal ay nagbabago batay sa mga kondisyon ng serbisyo na kailangan nitong hawakan.

Metal Winding Strip

Ang isang manipis, preformed metal strip, kadalasang hindi kinakalawang na asero, ay sugat sa isang spiral na hugis. Ang strip na ito ay nagbibigay ng spring back na nagbibigay-daan sa gasket na tumugon sa maliliit na pagbabago sa bolt load at flange movement nang hindi nawawala ang contact sa sealing surface.

Materyal na Tagapuno

Ang isang malambot na tagapuno, karaniwang graphite o PTFE, ay nasugatan sa mga alternating layer na may metal strip. Pinupuunan ng filler ang mga microscopic surface irregularities sa flange face at nagbibigay ng paunang sealability bago ang metal winding ay tumagal sa mahabang panahon ng sealing load.

Panlabas at Panloob na Singsing

Pinapanatili ng outer centering ring ang gasket na nakaposisyon nang tama sa loob ng bolt circle at pinoprotektahan ang winding mula sa over compression, habang ang isang opsyonal na inner ring ay nagdaragdag ng radial support at nakakatulong na maiwasan ang buckling sa mga application na mas mataas ang pressure.

Paano Gumagawa ng Seal ang Spiral Wound Gasket

Ang pagganap ng sealing ay nagmumula sa isang direktang mekanikal na relasyon sa pagitan ng bolt load at gasket compression. Habang ang mga flange bolts ay humihigpit, ang paikot-ikot at tagapuno ay pumipilit nang magkasama, na bumubuo ng seating stress sa buong mukha ng gasket hanggang sa ito ay sapat na mataas upang harangan ang daloy ng likido.

Ito ay isang pangkalahatang reference pattern sa halip na isang solong sinusukat na pagsubok, at ang aktwal na hugis ng curve ay depende sa uri ng tagapuno, winding density, at flange surface finish. Ang pangkalahatang relasyon ay nananatili sa karamihan ng mga pag-install: ang seating stress ay patuloy na tumataas habang ang bolt load ay tumataas, hanggang ang gasket ay umabot sa punto kung saan maaari nitong ganap na harangan ang sealing gap.

Mga Karaniwang Materyales na Tagapuno para sa Spiral Wound Gasket

Ang pagpili ng filler ay isa sa mga unang desisyon sa pagpili ng spiral wound gasket, dahil direktang nakakaapekto ito sa hanay ng temperatura at chemical compatibility.

Mga Rating ng Presyon at Temperatura ayon sa Uri ng Filler

Dahil itinatakda ng filler material ang praktikal na temperaturang kisame para sa spiral wound gasket, ito ang karaniwang unang detalyeng kinukumpirma bago pumili sa pagitan ng graphite filled spiral wound gasket at PTFE filled spiral wound gasket.

Ang Graphite ay nananatiling pinakakaraniwang tinukoy na tagapuno para sa pangkalahatang serbisyong pang-industriya, na nag-aalok ng praktikal na balanse sa pagitan ng pagpapaubaya sa temperatura at paglaban sa kemikal, habang ang mga ceramic at mica filler ay nakalaan para sa mas mataas na kagamitan sa proseso ng temperatura.

Mga Karaniwang Rating ng Klase ng Presyon para sa Spiral Wound Gasket

Ang mga spiral wound gasket ay ginawa upang tumugma sa mga karaniwang klase ng presyon ng flange, kaya ang mga sukat at sukat ng density ng paikot-ikot na may rating ng klase ng flange kung saan sila naka-install.

Ang mga figure na ito ay tinatayang mga halaga ng sanggunian sa temperatura ng silid para sa mga karaniwang klase ng flange, at ang taas ng bar sa chart ay ini-scale para sa pagiging madaling mabasa sa halip na iguguhit nang mahigpit sa sukat. Ang aktwal na pinapahintulutang presyon ay palaging nakadepende sa partikular na materyal ng flange, temperatura, at naaangkop na code ng disenyo.

Spiral Wound Gasket vs Ring Joint Gasket: Mga Pangunahing Pagkakaiba

Ang mga spiral wound gasket at ring type joint, o RTJ, na mga gasket ay parehong karaniwan sa mas mataas na presyon ng piping, ngunit nagse-seal sila sa iba't ibang paraan at nababagay sa iba't ibang sitwasyon.

Ang isang spiral wound gasket sa pangkalahatan ay nag-aalok ng mas mahusay na pagbawi ng compression at higit na pagpapaubaya para sa mga maliliit na flange surface imperfections, habang ang isang RTJ gasket, na ganap na metal, ay karaniwang humahawak ng mas mataas na presyon at mga sukdulan ng temperatura ngunit nangangailangan ng isang tumpak na machined grooved flange at hindi nilalayong gamitin muli pagkatapos alisin.

Kung Saan Ginagamit ang Spiral Wound Gasket sa Mga Industriya

Ang kumbinasyon ng pressure tolerance, hanay ng temperatura, at pagbawi ng compression ay ginagawang karaniwang pagpipilian ang mga spiral wound gasket sa ilang uri ng kagamitan sa proseso.

Mga Steam Pipeline System

Ang isang spiral wound gasket para sa steam pipeline service ay kailangang humawak ng paulit-ulit na thermal cycling habang umiinit at lumalamig ang linya, kung saan nakakatulong ang springy metal winding na mapanatili ang mahigpit na seal sa pamamagitan ng mga pagbabago sa temperatura.

Mga Heat Exchanger

Ang isang spiral wound gasket para sa mga application ng heat exchanger ay kadalasang may sukat sa isang partikular na flange pattern at dapat na tiisin ang parehong panloob na presyon at ang thermal expansion ng exchanger shell sa panahon ng startup at shutdown cycle.

Mga daluyan ng presyon

Pinipili ang spiral wound gasket para sa pagsasara ng pressure vessel batay sa presyon ng disenyo ng sisidlan at ang proseso ng media sa loob, na may napiling filler material na tumutugma sa kemikal na kapaligiran.

Petrochemical at Process Piping

Sa mga refinery at chemical plant, ginagamit ang mga spiral wound gasket sa mga flanged na koneksyon sa buong piping network, kung saan ang pare-parehong kalidad ng pagmamanupaktura mula sa isang spiral wound gasket supplier ay sumusuporta sa predictable na performance sa malalaking installation.

Paano Tukuyin at Piliin ang Tamang Spiral Wound Gasket

Karamihan sa mga tagagawa ng spiral wound gasket ay sumusunod sa isang shared color coding convention sa outer ring at filler stripe, na ginagawang posible upang matukoy ang paikot-ikot at filler na materyal nang hindi dini-disassemble ang gasket.

Kapag pumipili ng gasket, ang pagtutugma ng outer ring material sa flange environment at pagkumpirma ng tamang panloob at panlabas na diameters laban sa flange pressure class ay ang dalawang pagsusuri na dapat gawin bago i-install, kasama ng custom na spiral wound gasket na kahilingan para sa anumang hindi karaniwang flange pattern.

Tungkol sa Ningbo Rilson Sealing Material Co., Ltd.

Ang Ningbo Rilson Sealing Material Co., Ltd ay itinatag noong 2007 at nakabase sa Ningbo, Zhejiang Province, na may pasilidad sa pagmamanupaktura 20,000 metro kuwadrado . Nakatuon ang kumpanya sa secure at maaasahang operasyon ng mga fluid sealing system, na tumutulong sa mga kliyente na matukoy ang teknolohiya ng sealing na akma sa kanilang mga kondisyon sa proseso.

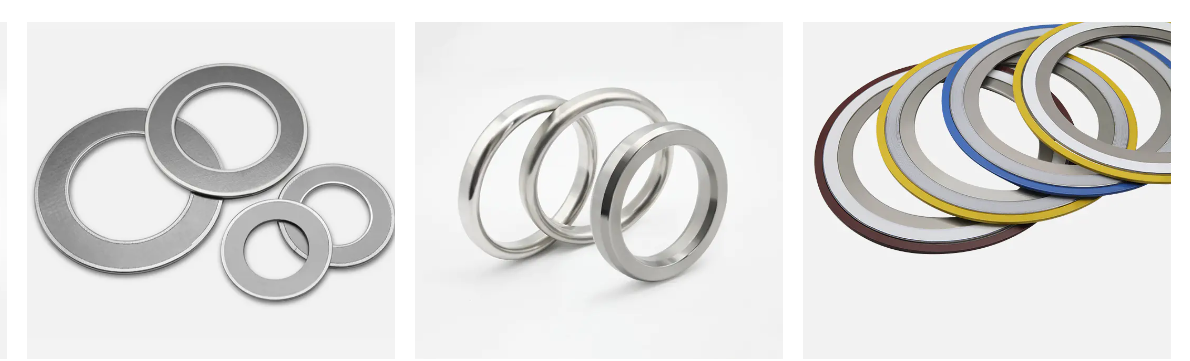

Sinusuportahan ng maramihang mga linya ng produksyon ang disenyo at paggawa ng mga gasket ng sealing at mga kaugnay na materyales sa sealing para sa sektor ng pagmamanupaktura ng petrolyo, kemikal, kuryente, paggawa ng barko, at makinarya. Bilang isang industriyal na gasket manufacturer, ang pangunahing hanay ng produkto ay kinabibilangan ng mga spiral wound gasket, ring joint gasket, kammprofile gasket, corrugated metal gasket, insulation kit gasket, at non-asbestos gasket, na sumasaklaw sa parehong metallic gasket at semi-metallic na format.

Nagtatrabaho bilang supplier ng spiral wound gasket sa mga customer sa maraming rehiyon, sinusuportahan ng kumpanya ang mga programa ng OEM spiral wound gasket at custom na spiral wound gasket na kahilingan kasama ng karaniwang catalog nito, na kumukuha ng mga taon ng karanasan sa pagmamanupaktura sa hanay ng produkto ng sealing.

Ang kumpanya ay nagpapatakbo sa paligid ng mga pangunahing prinsipyo ng integridad, katumpakan, pagbabago, at kapwa tagumpay, na may layuning bumuo ng pangmatagalang halaga para sa mga customer, empleyado, at ang mas malawak na industriya ng fluid sealing.
