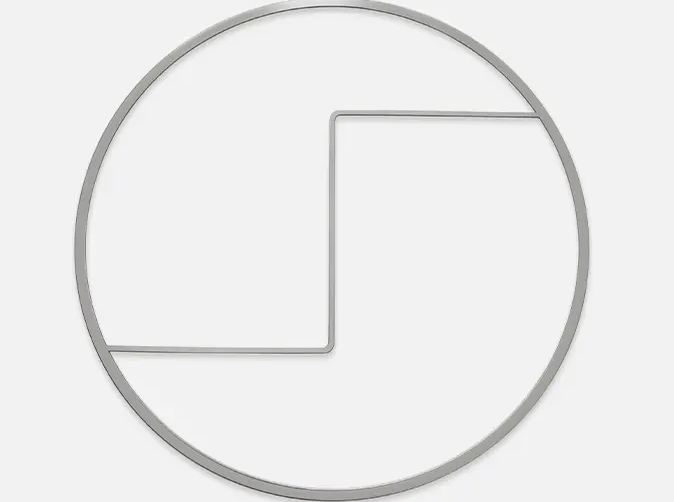

Ano ang Heat Exchanger Gaskets?

Sa simpleng salita, mga gasket ng heat exchanger ay mga pangunahing sangkap na naka-install sa pagitan ng mga metal plate ng isang plate heat exchanger upang i-seal, maiwasan ang mga tagas, at gabayan ang daloy ng medium. Bagama't hindi sila direktang nakikilahok sa pagpapalitan ng init, mahalaga sila para sa mahusay, matatag, at walang leak na operasyon ng buong sistema.

1. Ang Tungkulin ng Mga Gasket ng Heat Exchanger

Core Sealing: Ito ang pinakapangunahing function ng gasket. Sa pamamagitan ng nababanat na pagpapapangit nito, pinupuno nito ang maliit na hindi pagkakapantay-pantay sa pagitan ng mga plato, na bumubuo ng isang mahigpit na selyo upang maiwasan ang paghahalo ng dalawang likido (tulad ng mainit at malamig na tubig, singaw at mga likido sa proseso) at upang maiwasan ang pagtagas sa panlabas na kapaligiran.

Guiding Flow Channels: Ang gasket ay hindi isang simpleng square ring; ito ay maingat na nagdisenyo ng sealing at bukas na mga lugar. Ang mga istrukturang ito ay sama-samang tumutukoy sa daloy ng daloy ng likido sa pagitan ng mga plato, na tinitiyak na ang mainit at malamig na media ay dumadaloy nang halili at kontra-kasalukuyan, sa gayon ay nakakamit ang pinakamataas na kahusayan sa pagpapalitan ng init.

Pagpapanatili ng Clearance: Tinutukoy ng kapal ng gasket ang laki ng puwang sa pagitan ng mga katabing plate; ang puwang na ito ay ang fluid channel. Ang isang naaangkop na puwang ay mahalaga para sa pagpapanatili ng pinakamainam na rate ng daloy at pagbaba ng presyon.

Buffering at Insulation: Ang mga gasket ay nagtataglay ng isang tiyak na antas ng elasticity, sumisipsip ng mga minutong displacement ng mga plate na dulot ng mga pagbabago sa temperatura at mga pagbabago sa presyon, kaya nagsisilbing isang buffer. Kasabay nito, nagsisilbi sila bilang isang electrical insulation layer sa pagitan ng mga plato, na tumutulong upang maiwasan ang electrochemical corrosion.

2. Pangunahing Katangian at Pag-uuri

Aplikasyon Batay sa Materyal Ang mga katangian ng mga gasket ng heat exchanger ay pangunahing tinutukoy ng kanilang mga materyales at istraktura.
Pag-uuri ayon sa Materyal (Ito ang pinakamahalagang pagpili):
Nitrile Rubber: Isa sa mga pinaka-karaniwang ginagamit na gasket na materyales, na may mahusay na panlaban sa langis at mineral-based na likido, na angkop para sa karamihan sa mga karaniwang kundisyon ng pagpapatakbo gaya ng tubig, langis, mainit na tubig, at singaw (karaniwang -15°C hanggang 130°C).
Ethylene Propylene Diene Monomer (EPD) Rubber: Natitirang heat resistance, ozone resistance, at aging resistance, lalo na angkop para sa mataas na temperatura na mainit na tubig, superheated na singaw, at ilang partikular na chemical media (tulad ng mga alkaline solution at ketones), na may mas malawak na operating temperature range (hanggang sa humigit-kumulang 150°C - 170°C). Fluororubber: Kilala bilang "King of Gaskets," ipinagmamalaki nito ang mahusay na resistensya sa mataas na temperatura (hanggang 200°C pataas) at paglaban sa kaagnasan ng kemikal, na lumalaban sa karamihan ng mga langis, panggatong, solvent, at malalakas na acid. Gayunpaman, ito ay napakamahal at ginagamit lamang sa napakahirap na mga kondisyon.
Hypalon: Nag-aalok ng mahusay na pagtutol sa mga acidic na gas at oxidizing media, na karaniwang ginagamit sa mga pang-industriya na aplikasyon sa paghawak ng chlorine, sulfur dioxide, at iba pang katulad na media.

Pag-uuri ayon sa Paraan ng Pag-install:
Adhesive-bonded: Ang pinakakaraniwang uri, gamit ang specialized adhesive upang matibay na itali ang gasket sa gasket groove sa plato. Ang pag-install ay nangangailangan ng kasanayan, ngunit ang pag-aayos ay maaasahan.
Uri ng snap-on: Ang mismong gasket ay may snap-on na istraktura, na nagpapahintulot na ito ay direktang ikabit sa plato nang walang pandikit. Ang pag-install at pagpapalit ay napaka-maginhawa, lubos na binabawasan ang oras at gastos sa pagpapanatili, na kumakatawan sa modernong trend.

3. Pagpapanatili at Pagpapalit

Ang mga gasket ay ang pinaka-mahina na bahagi sa mga heat exchanger na nangangailangan ng higit na atensyon at pagpapanatili.
Kailan kailangan ang kapalit? (Mga Karaniwang Palatandaan)
Mga Nakikitang Paglabas: Ang pagtagas ng likido ay matatagpuan sa labas ng kagamitan o sa mga koneksyon.
Katamtamang Paghahalo: Ang hindi natural na mga pagkakaiba-iba ng temperatura o kontaminasyon sa pagitan ng mainit at malamig na likido sa labasan ay nagpapahiwatig ng internal seal failure.
Pagtanda ng Gasket: Ang mga gasket ay tumitigas, nawawalan ng elasticity, nagpapakita ng permanenteng deformation ng compression, pag-crack sa ibabaw, o pagkawala ng adhesion.
Nakaplanong Pagpapanatili: Pang-iwas na pana-panahong pagpapalit batay sa oras ng pagpapatakbo ng kagamitan, temperatura, at mga katangian ng media.

Mga Puntos sa Pagpapanatili:
Paglilinis: Kapag pinapalitan ang mga gasket, lubusan na linisin ang mga gasket grooves sa mga plato upang matiyak na walang lumang malagkit o dumi na natitira, na ginagarantiyahan ang epekto ng sealing ng bagong gasket.
Tightening: Sa panahon ng equipment assembly, higpitan ang bolts unti-unti at pantay-pantay ayon sa torque at sequence na ibinigay ng manufacturer, pag-iwas sa unilateral stress na maaaring makasira sa gasket o magdulot ng hindi pantay na sealing.
Imbakan: Ang mga ekstrang gasket ay dapat na nakaimbak sa isang malamig, tuyo, madilim na lugar, malayo sa mga pinagmumulan ng ozone (tulad ng mga motor), at selyadong sa mga plastic bag upang pabagalin ang natural na pagtanda ng mga ito.
