Anong mga pag-iingat ang dapat gawin kapag nag-i-install ng mga corrugated metal gasket?

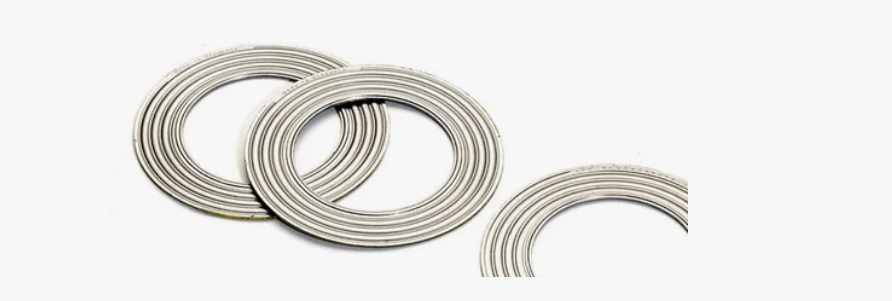

Corrugated metal gaskets , bilang isang high-performance na sealing material, ay malawakang ginagamit sa mga industriya tulad ng petrochemical, enerhiya, kapangyarihan, at pagmamanupaktura ng makinarya. Sa mataas na temperatura, mataas na presyon, lubhang kinakaing unti-unti, o paikot na nagbabago sa mga kondisyon ng presyon, ang mga corrugated metal gasket, na may mahusay na elastic recovery at compression resistance, ay naging isang mainam na pagpipilian para sa sealing flanges sa maraming kagamitan. Gayunpaman, gaano man kahusay ang pagganap ng gasket, ang hindi wastong pag-install ay maaaring magdulot ng pagtagas, pagdurog, o kahit na mga aksidente sa kaligtasan. Samakatuwid, ang tamang pag-install ay mahalaga.

Ang mga sumusunod ay nagdedetalye ng tamang paggamit ng mga corrugated metal gasket mula sa tatlong aspeto: paghahanda bago ang pag-install, mga assembly point, at mga karaniwang pagkakamali.

1. Paghahanda bago ang pag-install
Bago mag-install ng mga corrugated metal gasket, isang serye ng mga pagsusuri at kumpirmasyon ang kinakailangan upang matiyak na ang gasket ay nasa isang angkop na operating environment.

(1) Suriin kung flat at malinis ang flange surface
Ang flange sealing surface ay dapat na walang mga gasgas, burr, kalawang, o mga natitirang gasket fragment.
Linisin gamit ang wire brush o solvent.
Ang pagkamagaspang sa ibabaw ay dapat matugunan ang mga kinakailangan sa gasket; kung hindi, makakaapekto ito sa pagganap ng sealing.
Lalo na para sa mga gasket ng metal, ang mga kinakailangan sa kalidad para sa ibabaw ng sealing ay mas mataas pa; anumang mga depekto ay maaaring humantong sa pagtagas.

(2) Kumpirmahin ang mga detalye at modelo ng gasket
Bago i-install, suriin:
Kung ang materyal ng gasket ay angkop para sa mga kondisyon ng pagtatrabaho (hal., hindi kinakalawang na asero, graphite coating, atbp.)
Kung ang mga sukat ay tumutugma sa flange
Kung ang kapal ay angkop
Kung ang mga rating ng temperatura at presyon ay nakakatugon sa mga kinakailangan
Iwasang gumamit ng "sapat na malapit" na mga gasket upang maiwasang maapektuhan ang epekto ng sealing.

(3) Suriin kung ang corrugated na istraktura ay buo
Ang mga corrugations ay ang pangunahing istraktura para sa nababanat na pagbawi at pagganap ng sealing ng gasket. Bago ang pag-install, dapat itong kumpirmahin na:
Ang mga corrugations ay hindi nasira
Walang malinaw na pagpapapangit
Ang grapayt, PTFE, at iba pang mga patong na patong ay matatag na nakalagay at hindi nahuhulog.
Kung nakita ang pinsala, dapat itong palitan kaagad.

2. Mga Pangunahing Punto para sa Pag-install ng Mga Corrugated Metal Gasket
Ang mga tamang pamamaraan sa pag-install ay maaaring epektibong mapabuti ang pagganap ng sealing at buhay ng serbisyo.
(1) Tamang Pagsentro
Ang gasket ay dapat na tiyak na nakasentro sa flange at hindi maaaring i-offset. Ang eccentricity ay hahantong sa hindi pantay na stress, na magdudulot ng:
Overpressure sa ilang lugar na humahantong sa pagkasira ng gasket
Hindi sapat na presyon sa ilang mga lugar na humahantong sa pagtagas
Kung malaki ang flange, inirerekomendang gumamit ng pansamantalang tool sa pagpoposisyon upang tumulong sa pag-install.

(2) Kahit at Symmetrical Tightening ng Bolts
Ang paghihigpit ay isang mahalagang hakbang sa pag-install ng mga corrugated metal gasket at dapat sundin ang prinsipyo ng "symmetry segmentation":
Ang mga hakbang sa paghihigpit ay karaniwang ang mga sumusunod:
Una, pre-tighten na may 30% torque
Pangalawa, higpitan nang pantay-pantay na may 60% na metalikang kuwintas
Pangatlo, maabot ang 100% torque
Panghuli, suriin muli nang pahilis
Tinitiyak ng pamamaraang ito ang pare-parehong diin sa gasket, pag-iwas sa labis na compression sa isang gilid o hindi sapat na sealing sa kabilang panig.

(3) Kontrolin ang naaangkop na puwersa ng paghihigpit
Ang mga corrugated metal gasket ay may mga tiyak na kinakailangan para sa paghigpit ng puwersa:
Masyadong mababa: Hindi sapat na sealing, na nagiging sanhi ng pagtagas
Masyadong mataas: Ang mga corrugation ay nasira, nawawala ang kanilang pagkalastiko at kakayahan sa pagbawi
Inirerekomenda na higpitan ayon sa modelo ng gasket, grado ng flange, at mga pagtutukoy ng bolt, na tumutukoy sa talahanayan ng metalikang kuwintas na ibinigay ng tagagawa.

(4) Iwasang maglagay ng lubricant nang direkta sa ibabaw ng gasket
Nakasanayan na ng ilang installer ang paglalagay ng langis o grasa sa ibabaw ng gasket, na makakaapekto sa friction sa pagitan ng gasket at ng sealing surface, na humahantong sa:
Pagdulas ng gasket
Hindi matatag na sealing
Konsentrasyon ng stress
Ang pampadulas ay dapat lamang ilapat sa maliit na halaga sa mga bolts at hindi kailanman dapat ilapat sa gasket.

3. Mga pangunahing punto upang suriin pagkatapos ng pag-install
Pagkatapos ng pag-install, kinakailangan ang isang komprehensibong inspeksyon:
(1) Kumpirmahin kung ang bolt torque ay nakakatugon sa pamantayan
Gumamit ng torque wrench para sa muling pagsusuri upang maiwasan ang mga error na dulot ng manu-manong paghuhusga.

(2) Suriin kung may mga pagbabago sa flange gap
Ang puwang sa magkabilang panig ng flange ay dapat na pare-pareho; kung hindi, ito ay nagpapahiwatig:
Ang gasket ay hindi nakasentro
Hindi pantay na puwersa ng bolt
Kinakailangan ang muling pagsasaayos.

(3) Pagmamasid sa Trial Run para sa Leakage
Bigyang-pansin nang mabuti sa panahon ng system pressure o pag-init:
Anumang bahagyang pagtagas
Anumang abnormal na tunog o vibrations
Anumang lokal na overheating
Kung kinakailangan, magsagawa ng pangalawang heat tightening upang mapabuti ang pagganap ng sealing.

4. Iwasan ang Mga Karaniwang Pagkakamali na Ito
Kapag nag-i-install ng mga corrugated metal gasket, ang mga sumusunod na pagkakamali ay malamang na maging sanhi ng pagtagas o pinsala:

Direktang paggamit ng mga lumang gasket
Ang ibabaw ng gasket ay kontaminado ng langis, tubig, o mga dumi
Ang patuloy na paggamit ng malubhang deformed flanges
Hindi higpitan ang mga bolts ayon sa mga pamantayan ng metalikang kuwintas
Paggamit ng mga gasket na lampas sa kanilang mga kondisyon sa pagpapatakbo (sobrang temperatura o presyon)
Ang pag-iwas sa mga problemang ito ay nagsisiguro ng tunay na maaasahang sealing.

Ang mga corrugated metal gasket ay nagtataglay ng mahusay na sealing at kakayahang umangkop, ngunit kung tama lamang ang pagkaka-install. Sa pamamagitan lamang ng pagsasagawa ng masusing inspeksyon bago ang pag-install, pagtiyak ng pantay na pamamahagi ng stress sa panahon ng pag-install, at pagsasagawa ng mga pagsusuri pagkatapos ng pag-install ay makakamit ng gasket ang nilalayon nitong habang-buhay at pagganap ng sealing. Para sa mga kagamitang pang-industriya, ang isang maliit na gasket ay mahalaga sa ligtas na operasyon ng buong sistema; samakatuwid, hindi dapat basta-basta ang pag-install.
