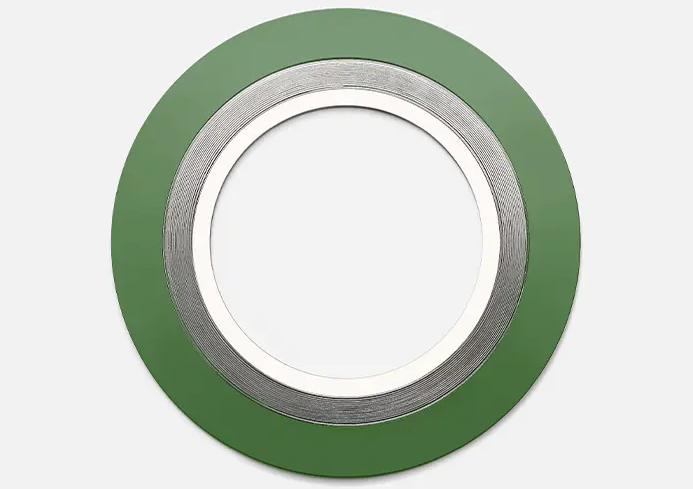

Ano ang isang spiral sugat na gasket?

Mga gasolina na sugat sa spiral ay isang metal-nonmetal composite gasket na malawakang ginagamit para sa sealing mga tubo, balbula, at mga vessel ng presyon. Ang kanilang natatanging istraktura ay pinagsasama ang lakas ng metal na may kakayahang umangkop ng nonmetal, na ginagawang angkop para magamit sa mga high-temperatura, mataas na presyon, at mga kinakailangang aplikasyon ng media. Nabuo ng mga alternatibong nabuo na mga wire ng metal at malambot na materyal ng tagapuno, ang mga gasolina ng sugat ay bumubuo ng isang lubos na epektibong selyo kapag naka -compress sa pagitan ng dalawang flanges. Ang korona na hugis V sa gitna ng metal strip ay kumikilos bilang isang tagsibol, na nagbibigay ng gasket na nadagdagan ang pagkalastiko sa ilalim ng iba't ibang mga kondisyon. Ang mga tagapuno at mga materyales sa wire ay maaaring maiakma upang matugunan ang iba't ibang mga kinakailangan sa pagiging tugma ng kemikal.

1. Istraktura at komposisyon ng mga gasket ng sugat na sugat
Mga metal na guhit: Karaniwan na gawa sa mga haluang metal na lumalaban sa kaagnasan tulad ng hindi kinakalawang na asero (tulad ng 304 at 316), titanium, at monel, ang mga metal na piraso ay pinindot sa isang V- o W-shaped cross-section upang magbigay ng nababanat na suporta.
Mga layer ng non-metallic filler: Karaniwang gawa sa mga materyales tulad ng grapayt, polytetrafluoroethylene (PTFE), at mica, ang mga layer ng tagapuno na ito ay naka-embed sa pagitan ng mga metal na piraso upang magbigay ng isang selyo at magbayad para sa mga iregularidad sa ibabaw. Panloob at panlabas na singsing (opsyonal):
Panloob na singsing: Pinipigilan ang media mula sa pagtanggal ng gasket sa loob, binabawasan ang panganib ng pag -loosening ng metal strip.
Outer singsing (carbon steel o hindi kinakalawang na asero): Posisyon ang gasket, pinipigilan ang sobrang compression, at nagpapabuti ng paglaban sa presyon.

2. Mga tampok at pakinabang
Lumalaban sa matinding mga kondisyon: nakatiis ng mataas na temperatura (hanggang sa 1000 ° C o mas mataas, depende sa materyal) at mataas na panggigipit (tulad ng klase 900 flanges at sa itaas).
Napakahusay na pagbubuklod: Ang kumbinasyon ng mga metal at non-metal na materyales ay umaangkop sa kahit na mga menor de edad na iregularidad sa ibabaw.
Paglaban sa kemikal: katugma sa media tulad ng mga acid, alkalis, langis, at gas sa pamamagitan ng pagpili ng iba't ibang mga metal at materyales ng tagapuno.
Elastic Resilience: Ang istraktura ng spiral ng metal strip ay nagpapanatili ng isang selyo kahit na pagkatapos ng pagbabago ng presyon.

3. Mga karaniwang uri ng Mga gasolina na sugat sa spiral
Pangunahing uri (walang singsing): Naglalaman lamang ng mga layer ng metal at non-metal na spiral na sugat, na angkop para sa mga karaniwang flanges.
I-type ang panloob na singsing: Pinahuhusay ang paglaban sa panloob na presyon, na angkop para sa high-pressure o madaling erosive media.
I -type na may panlabas na singsing: Madaling mai -install at posisyon, na pumipigil sa pagbagsak ng gasket. Mga Gasket ng Spiral Wound: Pagsamahin ang mga pakinabang ng parehong uri at angkop para sa hinihingi na mga aplikasyon (tulad ng API 6A).

4. Mga Aplikasyon ng Spiral Wound Gaskets
Petrochemical: pipe flanges, reaktor, at heat exchangers.
Power Industry: Steam turbines at high-temperatura boiler system.
Parmasyutiko/Pagkain: Mga Aplikasyon na nangangailangan ng pagpuno ng sanitary PTFE.
Aerospace: Fuel System Seals.

5. Mga pagsasaalang -alang sa pagpili
Materyal na pagtutugma: Piliin ang metal strip at filler layer batay sa kaagnasan at temperatura ng media.
Flange Standard: Kumpirma ang flange rating (tulad ng ANSI, DIN, at JIS) at mga sukat.
Rating ng presyon: Ang iba't ibang mga paikot-ikot na density ay nakakaapekto sa kapasidad na nagdadala ng presyon.
Mga kinakailangan sa pag -install: Ang mga bolts ay dapat na mahigpit nang pantay upang maiwasan ang naisalokal na overpressure na maaaring humantong sa pagkabigo.

6. Paghahambing sa iba pang mga gasket
Metal Flat Gaskets: Mataas na katigasan ngunit hindi magandang kabayaran, na nangangailangan ng sobrang mataas na pag -load ng bolt.
Mga gasolina ng goma: Angkop lamang para sa mababang temperatura at presyur at madaling kapitan ng pagtanda.
Mga Graphite Composite Gaskets: Walang suporta sa metal at madaling kapitan ng brittleness sa mataas na temperatura.
